논리회로

• 입력 신호의 논리 연산을 통해 출력 신호를 생성하는 회로
• 입력 및 출력 신호는 0 또는 1과 같이 2진 신호를 사용함
  • 17세기 독일 수학자 고트프리트 라이프니츠(Gottfried Wilhelm Leibniz)가 2진법을 제안

AND 게이트 - 논리곱(Conjunction)

• 모든 입력이 1(참)이면 1(참) 출력

• $F = X \cdot Y$

• $F = XY$

• 둘 다 참일 때에만 참

OR 게이트 - 논리합(Disjunction)

• $F = X + Y$

• 하나라도 1(참)이면 1(참) 출력

  입력	입력	출력
  X	Y	F
  0	0	0
  0	1	1
  1	0	1
  1	1	1

NOT 게이트 - 부정(Negation)

• 입력을 반전(부정)하여 출력
• 기본적으로 NOT 게이트는 그림에 앞에 동그라미 표시로 나타냄
• $F = \overline{X}$

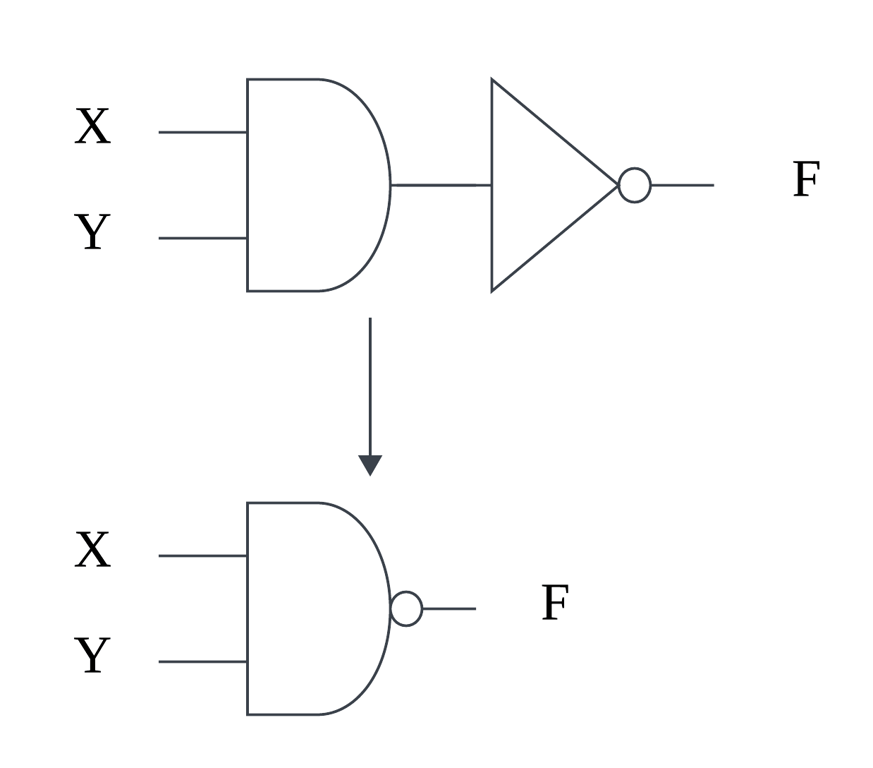

NAND 게이트 - NOT AND

• AND 게이트에 NOT 게이트를 결합한 것
• AND 게이트의 출력을 반전시킨 것
• AND 그림 앞에 동그라미 표시 추가
• $F = \overline{X \cdot Y}$
• $F = \overline{XY}$
• $F = \overline{X} + \overline{Y}$ (드모르간의 법칙)

• 드모르간의 법칙에 따르면 위와 같은 형태로도 표현 가능

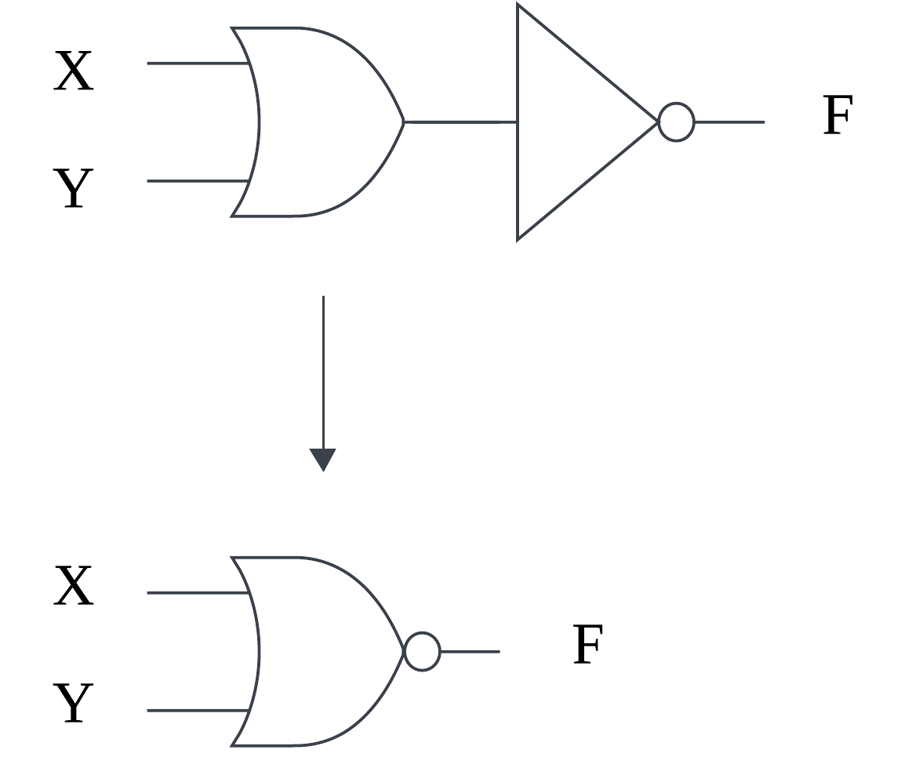

NOR 게이트 - NOT OR

• OR 게이트의 출력을 반전시킨 것

• $F = \overline{X + Y}$

  입력	입력	출력
  X	Y	F
  0	0	1
  0	1	0
  1	0	0
  1	1	0

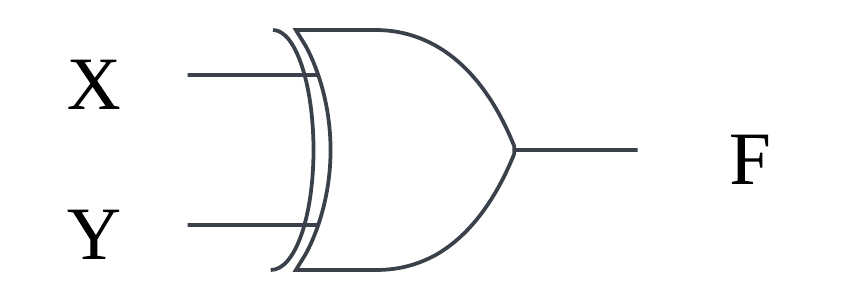

XOR 게이트 - 배타적 논리합(Exclusive OR)

• 앞에 스크린 기호가 있음

  • 둘 다 1일 때를 배제시키기 위해서 마치 스크린을 단 것 처럼

• 입력이 서로 다를 때만 1(참)을 출력

• 논리적으로 서로 다른 것을 선택하는 연산

• $F = X \oplus Y$

• $F = \overline XY + X \overline Y$

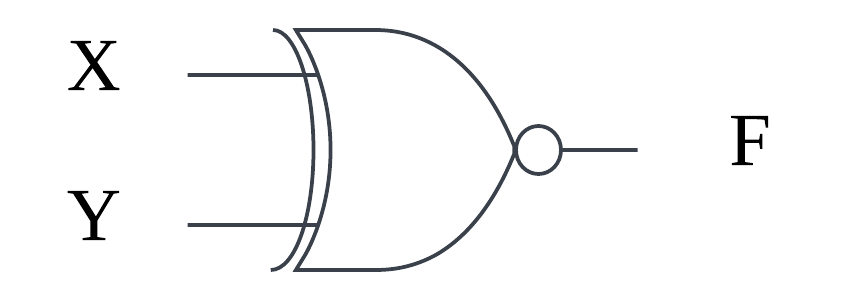

XNOR 게이트 - Exclusive NOR

• XOR 게이트의 출력을 반전시킨 것
• 논리적으로 서로 같은 것을 선택하는 연산법칙
• $F = \overline{X \oplus Y}$
• $F = \overline {\overline XY + X \overline Y}$
  • $= X \overline Y \cdot \overline XY$
  • $= (X + \overline Y) \cdot (\overline X + Y)$
  • $= (X \overline X) + (XY) + (\overline Y \overline X) + (\overline YY)$
  • $= \overline X \overline Y + XY$

논리합(OR)과 배타적 논리합(XOR)

부울대수 (Boolean Algebra)

• 부울 상수

• 부울 변수

• 부울 집합

• 부울 연산

  • AND, OR, NOT..

• 부울의 대수법칙

• 부울식

• 0과 1의 값을 갖는 논리변수와 논리연산을 다루는 대수

• 이진 논리(binary logic)을 기반으로 한 수학적 체계

• 모든 값을 참과 거짓으로 나타내며, 이를 논리 연산으로 조작하는 이론

부울식

부울식은 다음과 같이 순환적으로 정의한다.

• 부울상수 0, 1은 부울식이다

• 부울변수는 부울식이다.

• X, Y가 부울식일 때,

  • $X + Y$, $X \cdot Y$, $\overline X, (X)$는 부울식이다.

부울대수의 기본 정리

• $X + 0 = X$

• $X \cdot 1 = X$

• $X + 1 = 1$

• $X \cdot 0 = 0$

• $X + X = X$

• $X \cdot X = X$

• $X + \overline X = 1$

• $X \cdot \overline X = 0$

• $\overline {\overline X} = X$

• $X + Y = Y + X$

• $X \cdot Y = Y \cdot X$

• $(X + Y) + Z = X + (Y + Z)$

• $(X \cdot Y) \cdot Z = X \cdot (Y \cdot Z)$

• $X(Y + Z) = XY + XZ$

• $X + YZ = (X + Y)(X + Z)$ (일반적으로 실수에서는 성립하지 않음)

  • 분배법칙을 써서 전개해보면
    • $X \cdot X + X \cdot Z + Y \cdot X + Y \cdot Z$
    • $X \cdot X = X, X \cdot Z = XZ, Y \cdot X = XY$이므로 $X + XZ + XY + YZ$
    • 흡수법칙이 작용하여 $X + XZ = X$가 된다. $X + XY + YZ = X + YZ = (X + Y)(X + Z)$

• $\overline {X + Y} = \overline X \cdot \overline Y$

• $\overline {X \cdot Y} = \overline X + \overline Y$

• $X + X \cdot Y = X$

  • 흡수법칙
  • 어떤 값 X가 있고, 거기에 X와 Y를 AND 연산한 값을 더하면 X가 된다.
    • $X = 1 \rightarrow 1 + 1 \cdot Y = 1 + Y = 1$
    • $X = 0 \rightarrow 0 + 0 \cdot Y = 0 + 0 = 0$

• $X \cdot (X + Y) = X$

  • 흡수법칙
  • 분배법칙을 써서 전개해보면
    • $X \cdot X + X \cdot Y = X + XY$ (부울대수에서 $X \cdot X = X$)
    • $X + X \cdot Y = X$ 가 위에서 증명이 되었으니 X가 된다.

---

논리와 부울대수의 관련성

• $p, q, r \Leftrightarrow X, Y, Z$
• $p \land q \Leftrightarrow X \cdot Y$
• $p \lor q \Leftrightarrow X + Y$
• $\sim p \Leftrightarrow \overline X$

항등법칙

지배법칙

멱등법칙

부정법칙

교환법칙

결합법칙

분배법칙

드모르간의 법칙

흡수법칙

쌍대성 원리 및 보수

쌍대성 원리

• 부울식에서 논리곱과 논리합을 서로 바꾸고 논리상수 0, 1을 서로 바꾸면 원래 부울식의 쌍대(dual)를 얻게 됨
• 주어진 부울식과 그것의 쌍대는 진리값이 서로 같다.
• 덧셈에 대한 것만 생각하면 됨
• $X + 0 = X \leftrightarrow X \cdot 1 = X$
• $X + 1 = 1 \leftrightarrow X \cdot 0 = 0$

부울함수의 보수

• 부울함수 F의 보수는 $\overline F$로 나타냄
• 드모르간의 법칙 이용하기
  • 부울함수 $F = \overline XY \overline Z + \overline X \overline YZ$의 보수를 구하시오
    • $\overline F = \overline{\overline XY \overline Z + \overline X \overline YZ}$
      • 수식 전체를 NOT으로 감싸면 됨
    • $= \overline{\overline XY \overline Z} \cdot \overline{\overline X \overline YZ}$
      • 드모르간의 법칙을 사용해 NOT을 분배, 중간의 논리합을 논리곱(AND)으로 바꿈
    • $= (X + \overline Y + Z)(X + Y + \overline Z)$
      • 반전의 반전
• 쌍대 형태로 변환
  • $F = \overline XY \overline Z + \overline X \overline YZ$
    • $\overline F = (X + \overline Y + Z) \cdot (X + Y + \overline Z)$
      • 각 변수의 보수화

부울함수 (Boolean Function)

• 부울대수를 기반으로 입력 값의 조함에 따라 참 또는 거짓을 출력하는 함수
  • 하나 이상의 부울연산 조합으로 구성
• 논리 변수의 상호 관계를 나타내기 위한 대수적 표현
  • 0,1을 어떻게 나타낼 것인지
  • 입력받은 논리값을 어떻게 처리할 것인지
• 부울 변수(0 or 1), 부울연산기호, 괄호, 등호 등으로 나타냄

• 부울함수의 예시:
  • $F = X \cdot \overline Y + X \cdot Y \cdot Z + \overline X \cdot Y \cdot Z$
• 부울함수는 논리 게이트로 구성되는 논리회로도로 작성할 수 있음

연산 우선순위

• $F = X \cdot \overline Y + X \cdot Y \cdot Z + \overline X \cdot Y \cdot Z$

  • $(X \cdot \overline Y) + (X \cdot Y \cdot Z) + (\overline X \cdot Y \cdot Z)$

• 각각의 부울함수마다 하나의 진리표가 존재한다.

부울함수의 대수적 간소화

• 부울함수, 논리회로는 1:1 대응 관계
• 진리표와 부울함수는 1:1 대응 관계가 아님

부울함수와 진리표와의 관계

• 어떠한 부울함수에 대한 진리표는 하나

• 부울함수의 형태에 따라 여러 부울함수가 동일한 진리표를 공유할 수 있음

• 따라서, 단일 진리표에 대한 논리회로도는 여러 개가 될 수 있음

• 부울함수를 구성하는 부울연산과 부울변수의 개수는 게이트 및 각 게이트의 입력 개수와 직접적인 관계가 있음

  • 동일한 결과를 추렭하는데 게이트와 입력의 수가 많아질 수록 복잡해지며, 비효율적
  • 비용도 증가하고, 물리적인 면적을 더 많이 사용하고

• 부울함수가 간단해질 수록 논리게이트의 복잡도는 낮아짐

• 이에 따라, 부울함수의 간소화가 필수적

• $F = X \cdot \overline Y + X \cdot Y \cdot Z + \overline X \cdot Y \cdot Z$

  • $= X \cdot \overline Y + Y \cdot Z$

부울함수의 간소화 방법

• 대수적인 방법
• 도표를 이용한 방법
• 테이블을 이용한 방법

1. 항결합
2. 문자 소거

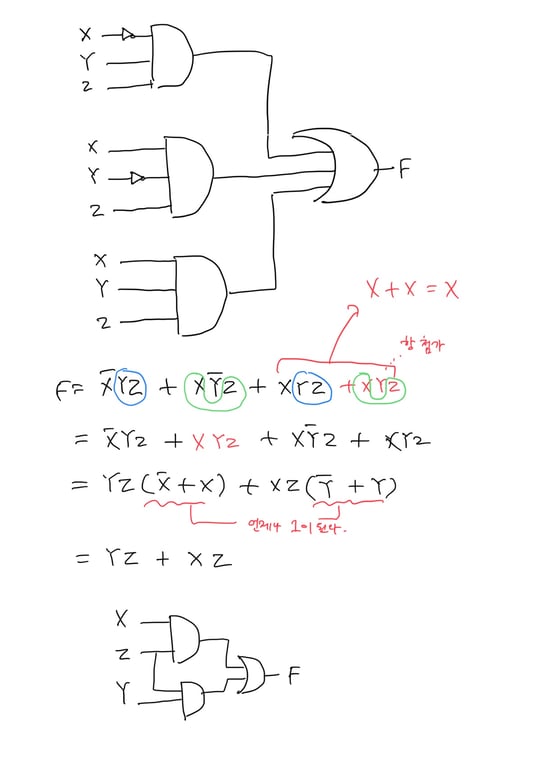

3. 중복항 첨가
   a. 부울함수의 진리값이 변하지 않도록 하면서 간소화를 위한 적절한 향을 첨가하는 방법
   b. $F = F + X \overline X$
   c. $F + X = F + X + XY$ (흡수법칙)

부울대수의 기본 공식

• 교환법칙
• 결합법칙
• 분배법칙
• 드모르간의 법칙
• 흡수정리

부울대수의 쌍대성 원리

• 어떤 식이 성립하면, 그것의 쌍대(Dual) 형태도 항상 성립하는 원리
• 특정 변환을 적용해도 동일한 연산 성질이 유지되는 것
• 논리학에서 OR과 AND, 참과 거짓을 바꿔도 연산 성질이 성립됨
• $X + 0 = X \leftrightarrow X \cdot 1 = X$

항 결합 예제

• $F = X \cdot \overline Y + X \cdot Y \cdot Z + \overline X \cdot Y \cdot Z$
  • $= X \overline Y + (X + \overline X)YZ$
  • $= X \overline Y + 1 \cdot YZ$
  • $= X \overline Y + YZ$

문자 소거 예제

• $X + \overline XY = (X + \overline X)(X + Y) = 1 \cdot (X + Y) = X + Y$

• $X(\overline X + \overline Y) = X \overline X + XY = 0 + XY = XY$

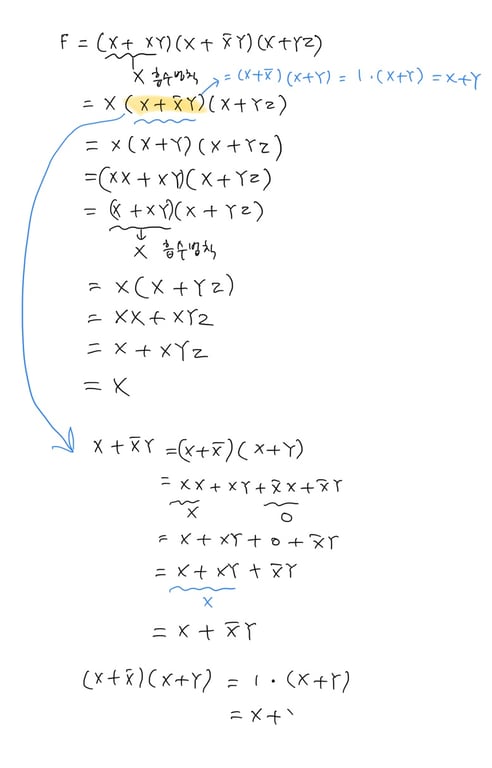

• $F = (X + XY + Y)(X + \overline XYZ)$

  • $= (X(1 + Y) + Y)(X + \overline XYZ)$
    • 논리합에서 X가 1이면 무조건 1이므로 $X(1 + Y) = X$
  • $= (X + Y)(X + \overline XYZ)$
  • $= (X + Y)(X + \overline X)(X + YZ)$
  • $= (X + Y)1(X + YZ)$
  • $= (X + Y)(X + YZ)$
  • $= (X + Y)(X + Y)(X + Z)$
  • $= (X + Y)(X + Z)$

• (마지막: X + Y)

부울함수 F의 보수는 $\overline F$

• $F = \overline XY \overline Z + \overline X \overline YZ$
  • $\overline F = \overline{\overline XY \overline Z + \overline X \overline YZ}$
    • 수식 전체를 NOT으로 감싸면 됨
  • $= \overline{\overline XY \overline Z} \cdot \overline{\overline X \overline YZ}$
    • 드모르간의 법칙을 사용해 NOT을 분배, 중간의 논리합을 논리곱(AND)으로 바꿈
  • $= (X + \overline Y + Z)(X + Y + \overline Z)$
    • 반전의 반전

쌍대성을 활용

• F의 쌍대: $(\overline X + Y + \overline Z) \cdot (\overline X + \overline Y + Z)$
  • $\overline F = (X + \overline Y + Z) \cdot (X + Y + \overline Z)$: 각 변수의 보수화
  • 쌍대 형태로 변환

---

논리회로

• 입력 신호의 논리 연산을 통해 출력 신호를 생성하는 회로
• 입력 및 출력 신호는 0 똔ㄴ 1과 같이 2진 신호를 사용함

AND 게이트 - 논리곱(Conjunction)

• 모든 입력이 1(참)이면 1(참) 출력

• $F = X \circ Y$

• $F = XY$

• 둘 다 참일 때에만 참

OR 게이트 - 논리합(Disjunction)

• $F = X + Y$

• 하나라도 1(참)이면 1(참) 출력

  입력	입력	출력
  X	Y	F
  0	0	0
  0	1	1
  1	0	1
  1	1	1

NOT 게이트 - 부정(Negation)

• 입력을 반전(부정)하여 출력
• 기본적으로 NOT 게이트는 그림에 앞에 동그라미 표시로 나타냄
• $F = \overline{X}$

NAND 게이트 - NOT AND

• AND 게이트의 출력을 반전시킨 것
• AND 그림 앞에 동그라미 표시 추가
• $F = \overline{X \cdot Y}$
• $F = \overline{XY}$

NOR 게이트 - NOT OR

• OR 게이트의 출력을 반전시킨 것

• $F = \overline{X + Y}$

  입력	입력	출력
  X	Y	F
  0	0	1
  0	1	0
  1	0	0
  1	1	0

XOR 게이트 - 배타적 논리합(Exclusive OR)

• 입력이 서로 다를 때만 1(참)을 출력
• 논리적으로 서로 다른 것을 선택하는 연산
• $F = X \oplus Y$

XNOR 게이트 - Exclusive NOR

• XOR 게이트의 출력을 반전시킨 것
• 논리적으로 서로 같은 것을 선택하는 연산법칙
• $F = \overline{X \oplus Y}$

논리합(OR)과 배타적 논리합(XOR)

부울대수 (Boolean Algebra)

• 0과 1의 값을 갖는 논리변수와 논리연산을 다루는 대수
• 이진 논리(binary logic)을 기반으로 한 수학적 체계
• 모든 값을 참과 거짓으로 나타내며, 이를 논리 연산으로 조작하는 이론
